PH 系列氮?dú)馄胶?系統 性能 規格
一、工作原理
PH系列氮?dú)馄胶庀到y(tǒng)是利用氮?dú)馄坷锏母邏旱獨鈦?lái)控制平衡機床主軸部件重量的油壓缸壓力，使平衡油壓缸的壓力達到機床主軸部件的重量，從而使機床能達到高速度、高精度加工，減低伺服馬達負載，增加機床精度壽命。
二、特性
1.無需動力系統，節省能源。
2.適用于機床的高速平衡運動，無噪音。
3.成本低，維修方便。
4.安裝簡單，提高工作效率。

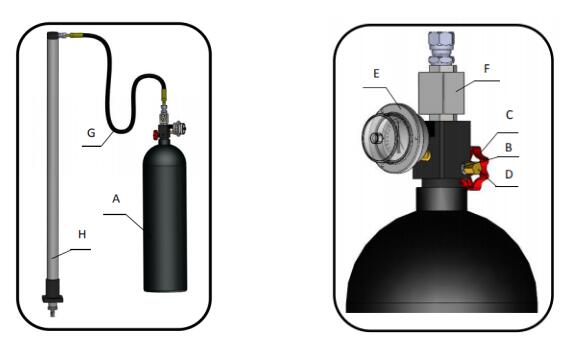

三、結構名稱
A.高壓氮?dú)馄浚捍鎯?chǔ)液壓油和高壓氮?dú)?，高壓氮?dú)獍岩簤河蛪喝雽Ｓ靡簤焊住?br/>B.氮?dú)膺M(jìn)出口開關：控制高壓氮?dú)馄康男箟杭把a(bǔ)氣。
C.氮?dú)膺M(jìn)出口：高壓氮?dú)馄康男箟撼隹诩把a(bǔ)氣進口。
D.保護蓋：保護氮?dú)膺M(jìn)出口C的清潔。
E.液壓表：顯示高壓氮?dú)馄坷锏臍鈮?。（用戶可選用電觸點液壓表：當?shù)獨馄坷铩肮ぷ鲏毫Α钡陀凇霸O(shè)定壓力”時，會輸出信號進行報警）
F.高壓球閥：液壓油開關。打開時，高壓氮?dú)馄坷锏囊簤河秃蛯Ｓ靡簤焊桌锏囊簤河突ネā?br/>G.高壓油管：用于高壓氮?dú)馄坷锏囊簤河秃蛯Ｓ靡簤焊桌锏囊簤河偷膫鬏敗?br/>H.專用液壓缸：平衡垂直運動部件之重量。

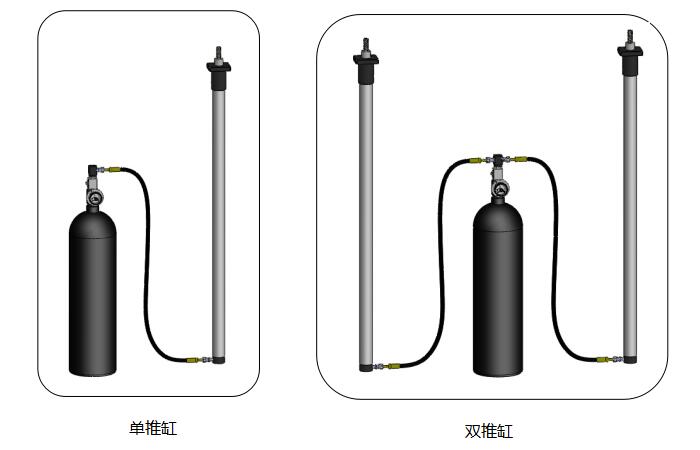

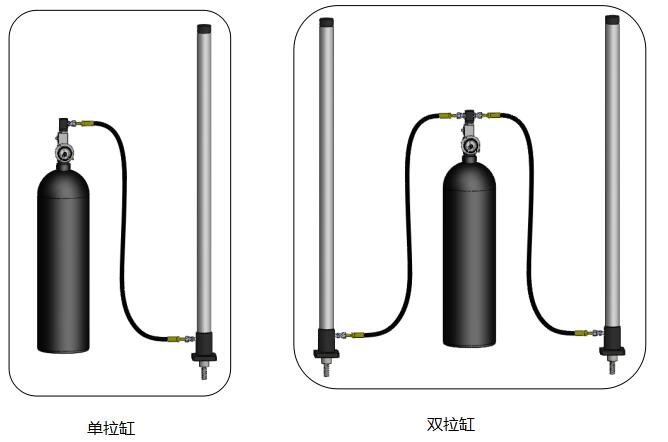

四、常用結構形式

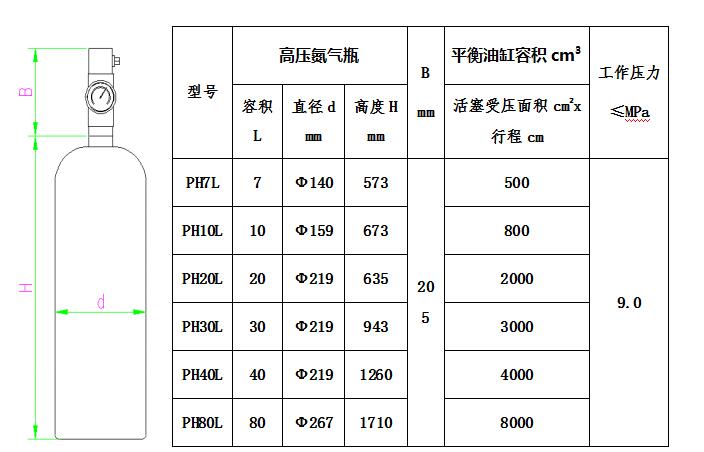

五、規格說明表
*根據客戶對平衡油缸的出力、行程和安裝尺寸要求定制。

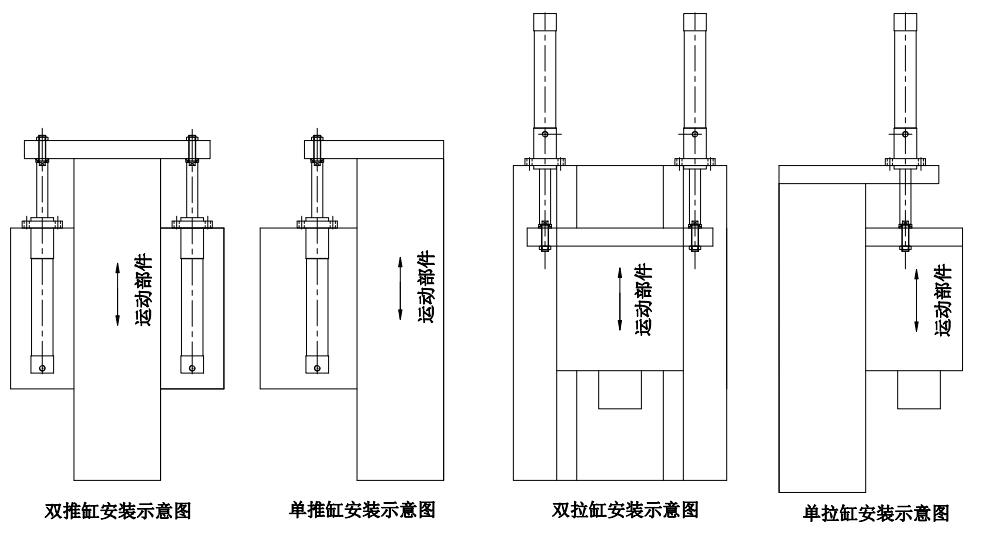

六、平衡缸安裝方式示意圖

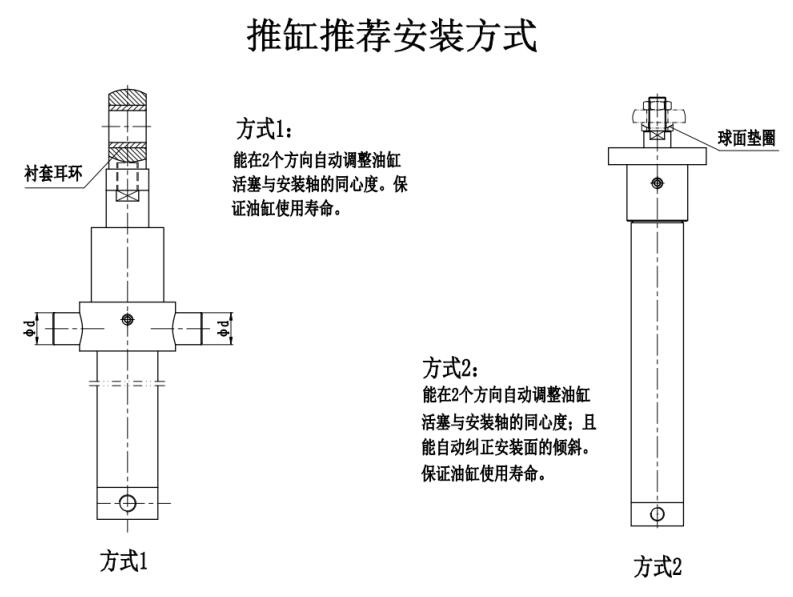

七、推缸推薦安裝方式
八、客戶訂購氮?dú)馄胶庀到y(tǒng)需提供資料
(1)平衡重量(Kg)
(2)最大行程
(3)最快移動速度(m/min)
(4)采用推缸還是拉缸
(5)采用雙缸還是單缸
(6)安裝方式：法蘭式、耳環市、圓柱式等
(7)油管長度
九、氮?dú)馄胶庀到y(tǒng)可下載資料
(1)PH型氮?dú)馄胶庀到y(tǒng)使用說明書.pdf
(2)氮?dú)馄胶庀到y(tǒng)故障原因.pdf
(3)拉缸安裝方法.pdf
(4)拉缸排氣操作說明.pdf
(5)推缸安裝方法（球面墊圈）.pdf
(6)推缸安裝方法（浮動接頭）.pdf
(7)推缸排氣操作說明（柱推缸）.pdf
(8)推缸排氣操作說明（活塞式）.pdf
